1. 業務發展趨勢
♦ 近幾年業務高速發展，數據中心應用系統及設備增長迅速；
♦ 系統投產、系統擴容需要更加快速、靈活；
♦ 系統之間的耦合關系不斷降低，導致應用更加多樣化；
♦ 業務穩定運行、安全可控仍然是重中之重。
2. 信息系統對網絡的需求
未來的信息系統以“企業級、SOA、云計算”為主要特征，對網絡的需求表現為架構松耦合、資源靈活、自動部署、彈性發展和穩定可靠。作為企業級云計算的主要表現在資源標準化、自動化和池化，為此網絡需要支持各種云技術應用場景；如：支持大規模虛擬機的資源池化、資源靈活調度等。
基于以上需求，結合行業最佳時間，對新一代數據中心建設整體規劃，實現IT基礎設施云化，從而使運維管理效率、業務持續穩定、資源彈性擴展、投資回報率等方面全面提升。
3. SDN區架構說明
ACI表示以應用為中心的基礎架構（Application Centric Infrastructure）,ACI解決方案由兩部分組成：1）SDN控制器（APIC）、2）骨干（Spain）和葉子（Leaf）交換機。

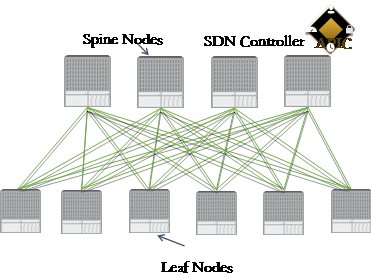

參考下圖：
SDN控制器（APIC）功能說明：負責并下發訪問策略到交換矩陣，通過訪問策略控制接入主機/服務器的互訪邏輯關系；為了簡化互訪邏輯，將主機/服務器劃分為不同的終端組，有效將服務器關聯的地址、位置、VLAN等資源信息同交換矩陣物理設備解耦合。
骨干和葉子交換機功能說明：骨干交換機連接葉子交換機，骨干交換機之間不相互連接，采用兩層架構實現高可靠性和可擴展性；增加骨干交換機可靈活擴充容量，骨干交換機的添加和刪除不會影響交換矩陣正常工作；葉子交換機負責連接服務器、網絡4-7層服務設備以及外部二、三層網絡設備。
思科的ACI解決方案有以下幾個優點：
♦ 通過部署分布式網關，降低應用響應時間，提升云就緒POD的整體可用性，及其轉發效率；
♦ 通過部署組策略，解除計算資源同網絡策略直接的關聯，便于計算資源的部署、維護和擴展。

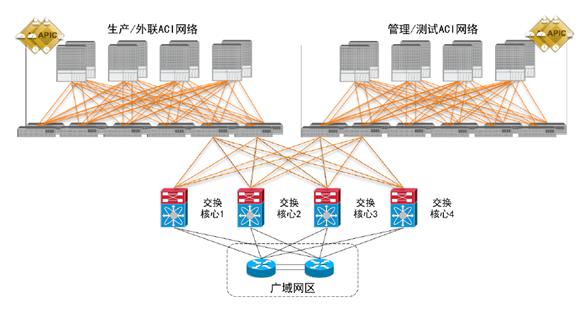

4. 數據中心目標架構
數據中心局域網通過基于SDN的ACI網絡搭建，提供了資源云化的服務器資源池分區，采用最新的Spine/Leaf架構：
♦ 按照安全因素劃分為生產ACI網絡、外聯ACI網絡、管理ACI網絡、測試ACI網絡；
♦ 各個ACI網絡通過三層連接到交換核心，交換核心通過三層連接到廣域網區；
♦ 各個ACI網絡采用SDN技術進行網絡資源統一管理，提供快速、敏捷的網絡服務。
