1. 存儲系統背景 1）數據中心虛擬化服務器需要大量存儲資源，數據業務應用增長快，存儲容量需求大。 2）數據中心業務數據信息敏感，需要很高的存儲可靠性。 3）數據中心海量數據帶來的設備投資、能耗、維護費用等TCO壓力。 2. 解決方案描述 1）硬盤域規劃說明： 采用兩套四控的華為OceanStor 18800存儲設備，每套設備根據引擎故障隔離原則，劃分2個硬盤域，每個系統柜內的硬盤劃分在一個硬盤域中。 組成硬盤域的硬盤類型決定了該硬盤域中存儲池的存儲層級，即硬盤域中沒有相應的硬盤類型，則其中的存儲池也不能創建相應的存儲層。單套存儲的所有SSD盤放在同一系統柜中，進而劃分出的兩個硬盤域名中包含的硬盤類型分別為SSD+SAS+NL SAS、SAS+NL SAS。 基于業務的可靠性出發，存儲設備上所有的RAID 策略采用RAID6（8D+2P）。 2）Pool規劃說明 由于單個硬盤域使用了多種類型的硬盤，故在創建POOL過程中，“存儲介質”參數需要根據業務需求選擇高性能層、性能層、容量層（對應的就是SSD、SAS和NLSAS提供的空間）中的一種或者多種，并根據業務需要設置相應的容量。 3）LUN組規劃說明： ? ♦ 針對單機場景，為了保證LUN數據的一致性，需要做到一個LUN對應一個LUN組，一個LUN組對應一個主機，一個主機對應一個主機組，最后通過將LUN組和主機組同時加入到一個映射視圖中，實現LUN到物理主機的映射。 ? ♦ 針對集群環境，一個邏輯的主機組就對應一個集群，則需要將集群的使用的LUN映射給集群中的每個主機，并將集群用到的LUN加入到同一個LUN組中，同時將所有的主機加入到同一個主機組中，最后通過將LUN組和主機組同時加入到一個映射視圖中，實現LUN到物理主機的映射。 4）管理網絡規劃 將兩臺高端存儲的SVP中的管理網口和IPMI網口接入管理網絡中，SVP接入管理網絡的管理網口和IPMI網口SVP設備上的位置如下所示：

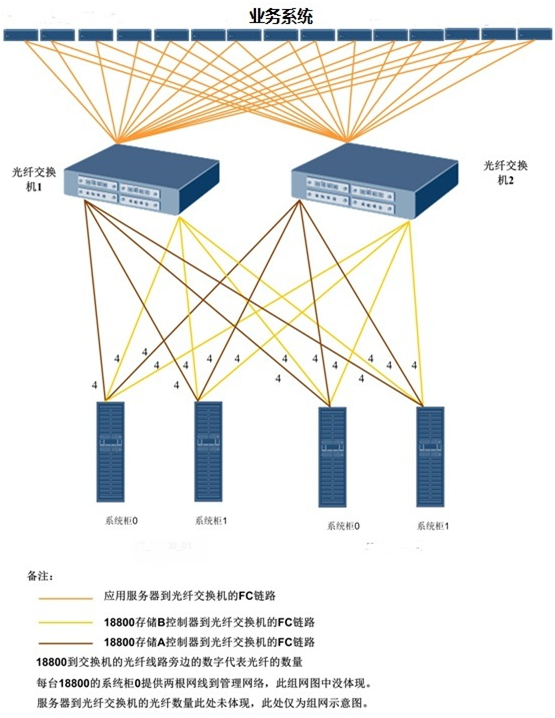

4）組網說明： 陣列的每個控制器出共計輸出8對光纖，分別連接至上層的光纖交換機。一個引擎兩個控制器，一套18800存儲設備有兩個引擎，故共有4個控制器。 存儲組網示意圖如圖所示：
