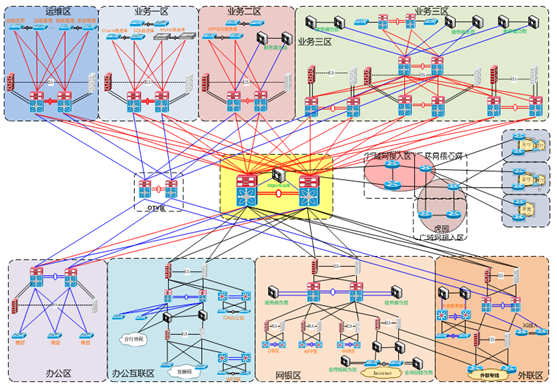

1. 網絡建設需求 1）支持業務快速接入和業務連續的“兩地三中心” ♦ 重要業務系統“雙活”； ♦ 在不啟動災備流程的前提下，能實現單個業務系統在同城中心間的切換； ♦ 滿足新上業務系統的擴容需求，支持某銀行業務的快速發展，網絡具備業務感知能力。 2）廣域網 ♦ 滿足分支機構、各業務中心的擴張和快速接入； ♦ 一個整體廣域網平臺，支持多業務共存（各種業務、VTM、視頻、語音等）的需求。 3）網絡安全 ♦ 結合已經建立的安全域體系，實現網絡分區規劃； ♦ 滿足虛擬化環境下的安全要求； 4）網絡管理； ♦ 構建獨立的ECC管理網絡，并結合安全域的維度做隔離。 2. 總體架構拓?fù)涫疽鈭D 網絡結構按照分層結構和模塊化方式進行設計。網絡設計整體采用核心層、分布層、接入網的層次化結構；網絡分層設計優點在于網絡結構清晰，管理運維方便簡單。 某銀行網絡層級主要分為三層網絡：核心網、一級網和二級網。核心網作為整個銀行網絡的核心層，用于連接總行、一級分行、數據中心、開發中心等一級分支機構網絡。一級網作為整個銀行網絡的分布層，包含總行、一級分行、數據中心、開發中心等一級分支機構。二級網作為整個銀行網絡的接入層，包含各地區支行、營業網點等末端機構。 數據中心網絡結構設計同樣遵循分層和模塊化設計方式，整體分為以下幾個區域：廣域網區、核心交換區、業務一區、業務二區、業務三區、辦公區、辦公互聯區、網銀區、外聯區、運維管理區和OTV區。 整體拓?fù)淙缦拢?/p>
上述解決方案使用思科的N7000、N3000、C6880以及C2960等網絡設備。
